在多相流研究領域，氣液鼓泡床廣泛存在于生物化工、石油化工、廢水處理、能源等諸多關鍵行業場景中。深入研究氣液鼓泡床中的氣泡行為，對于理解和優化多相流過程至關重要。

氣泡在液相中的運動是一個極其復雜的過程，頻繁發生的聚并與破碎現象，對流動阻力和相間傳質產生著深遠影響。氣含率、氣泡速率及其分布、氣泡尺寸及其分布等參數，成為描述氣泡復雜行為的關鍵指標。因此，一款高精度、高穩定性且重復性良好的氣泡行為測量儀器，是多相流領域研究進展的核心需求，而基于光纖探針的氣泡行為測量儀Bubble-Pro正是滿足這一需求的有力工具。

一、Bubble-Pro的測量原理與功能實現

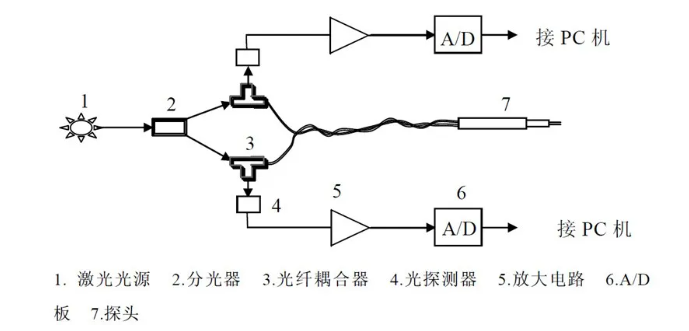

Bubble-Pro能夠精準測量多相流（氣體作為離散相、液體作為連續相）中的局部氣含率、氣泡速率和氣泡弦長等關鍵參數。其工作原理基于對光纖探針信號的巧妙處理，通過將光纖探針信號進行方波化，利用探針在氣相中的采樣點數與總采樣點數的比例關系，精確計算局部氣含率，進一步沿徑向積分得到平均氣含率。在測量氣泡速率時，借助對兩列光纖探針信號的相關性分析，能夠準確獲取每個氣泡的上升速率。而氣泡弦長的測量，則依據探針掃過氣泡的時長來實現，同時，Bubble-Pro還具備強大的數據統計功能，為研究人員提供氣泡速率和氣泡弦長的詳細分布數據，全面呈現氣泡行為特征。

二、優質的硬件性能，保障測量可靠性

（一）適應極端環境的密封設計在實際應用場景中，多相流體系常常處于高溫、高壓以及含有機溶劑的復雜環境。Bubble-Pro在硬件設計上采用高強度無機膠對光纖進行密封，整個密封過程不涉及有機物質，這一特性使其具備出色的耐有機溶劑性能，極大地拓展了測量范圍。高強度無機膠與不銹鋼管密封后，經過高溫焙燒處理，顯著增強了膠的粘結性能，使其能夠在高溫、高壓體系的氣液多相流測量中穩定工作，為研究提供可靠的數據支持。

（二）高靈敏度的光纖探針前端設計

Bubble-Pro光纖探針前端采用熱熔拉伸工藝，該工藝賦予了探針卓越的靈敏度。當探針前端處于氣相時，光在探針尖端為強反射，；而當探針處于液相時，探針尖端為弱反射。光信號具有響應迅速的特點，使得探針能快速檢測探針尖部所處相態的變化，這種敏銳的響應特性使得它能夠精準捕捉到微小氣泡的瞬間變化，為研究氣泡的動態行為提供了高精度的測量基礎。

（三）極小對流場擾動的纖細設計

在接觸式測量中，測量探針對流場的擾動是影響測量準確性的關鍵因素。Bubble-Pro的光纖直徑僅為125μm，后端金屬套管直徑為0.5mm，如此纖細的設計，有效減少了對直徑大于1mm氣泡的干擾，極大降低了對流場的影響，從而將系統誤差控制在極小范圍內，確保了測量結果的高度準確性。

（四）滿足高精度測量的高采樣頻率

根據采樣定理，采樣頻率至少應為信號最高頻率的2倍，才能完整保留原始信號信息。Bubble-Pro在這方面表現卓越，其總采樣頻率可達500KHz。對于15路的多通道系統，每路采樣頻率為33KHz，時間分辨率高達0.03ms，這使得它能夠以極高的頻率對氣泡行為進行采樣，精確記錄氣泡運動的每一個細節，為后續深入的數據分析提供了充足的數據基礎。

（五）穩定可靠的無漂移測量

與傳統測量設備不同，Bubble-Pro基于光信號變化測量氣泡參數，金屬部件長期在水中浸泡產生的生銹、結垢等問題不會對光強度造成影響。其光纖的感應面為一125μm的圓點，感受面積小，對氣泡變化敏感，且信號階躍不受氣含率的干擾，保證了測量信號的高度穩定性，為長期、連續的測量工作提供了可靠保障。

三、人性化的軟件系統，提升研究效率

（一）便捷的采樣程序設置

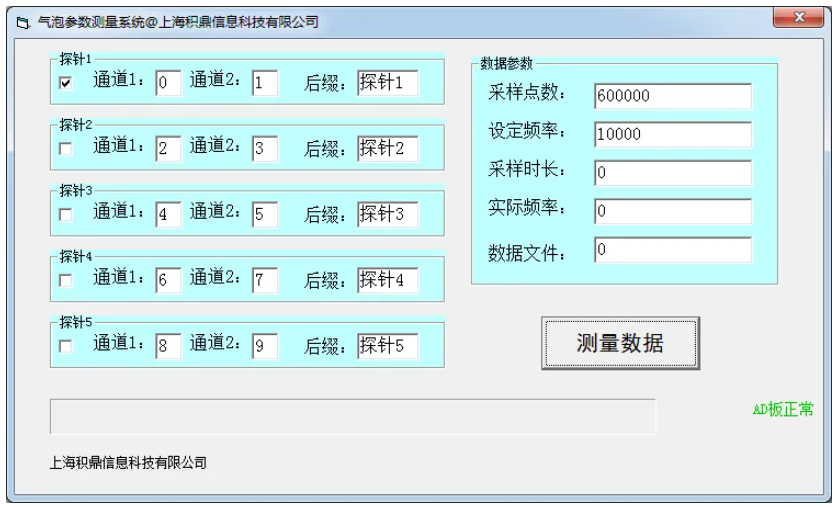

Bubble-Pro的采樣程序則設計得極為便捷，研究人員只需進行簡單的參數設置，程序就能自動調整采樣通道及采樣數據量，無需繁瑣的源代碼操作。同時，操作人員還可根據實際研究需求，靈活調整測量通道的數量和順序，顯著提高了工作效率。

（二）高效的氣泡信號識別與分析

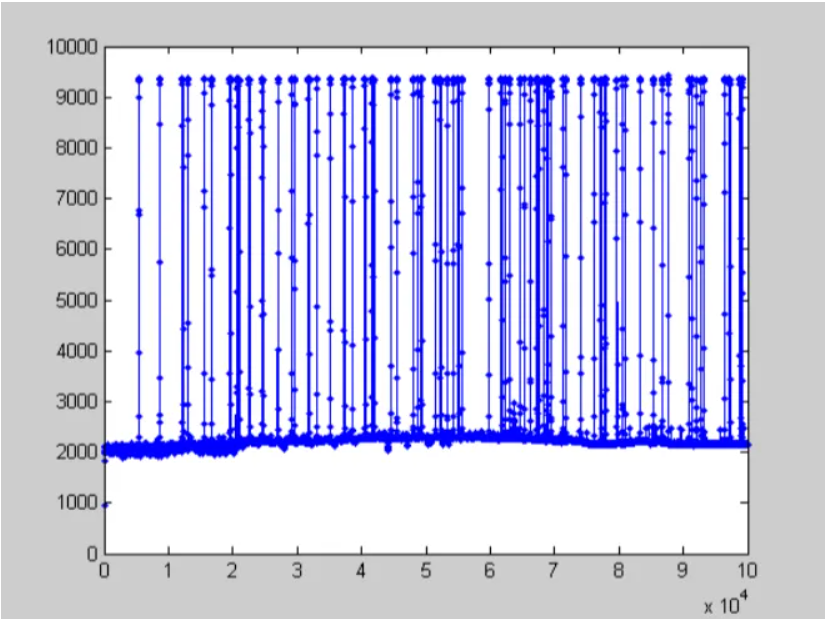

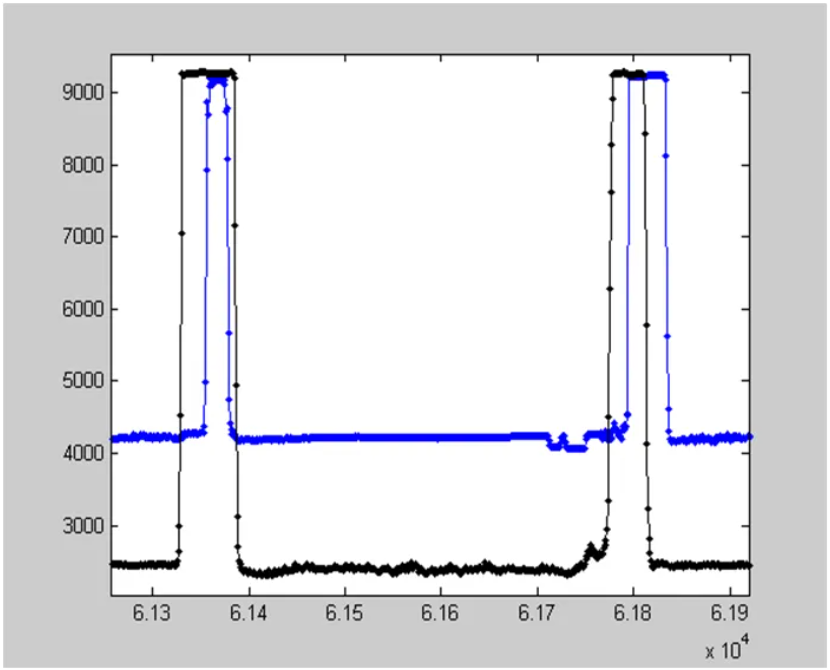

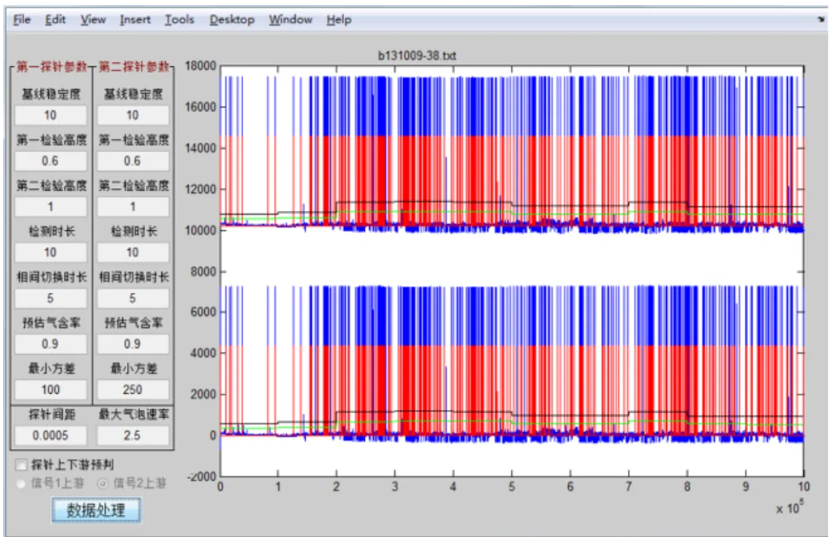

由于Bubble-Pro的光纖信號具有階躍敏銳、峰值穩定的特點，采用單閾值法即可快速、準確地從復雜的信號時間序列中識別出氣泡信號，進而實現對氣泡參數的測量。其強大的數據處理界面能夠迅速呈現氣含率、氣泡上升速率及其分布、氣泡弦長及其分布等關鍵信息，為研究人員及時分析研究結果提供了便利。

?四、獨特的光纖探針設計，拓展應用邊界

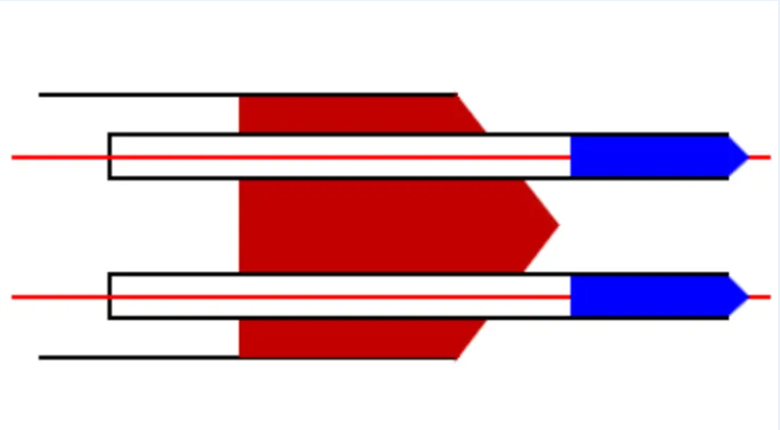

Bubble-Pro的光纖探針采用直徑小的級聯式結構，這種設計極大地降低了對流場的影響，確保測量數據的準確性。無機膠密封技術使其不僅適用于高溫體系，還能在有機溶劑體系中穩定工作，毛細管與不銹鋼管通過針焊連接，使其具備在高壓體系下可靠運行的能力。此外，基于反射光強度差異的測量原理，使其特別適用于非導電介質的多相流測量，進一步拓展了其在多相流研究領域的應用范圍，旨在推動多相流領域在各個相關行業實現新的突破與發展。
