核電作為一種重要的清潔能源，在全球能源結構中的地位日益重要。核反應堆作為核電站的核心設備，其安全、高效運行至關重要。多相流現象廣泛存在于核反應堆的各個系統和設備中，如冷卻劑的多相流動、燃料元件的傳熱、蒸汽發生器的汽水分離等。準確模擬和分析這些多相流現象，對于核反應堆的設計、優化、安全分析以及事故預防和處理具有重要意義。多相流模型作為一種有效的工具，能夠對復雜的多相流動和傳熱過程進行數值模擬和預測，在核電領域得到了廣泛的應用和深入的研究。
將每一相都視為連續介質，適用于相間相互作用強烈，顆粒尺寸小、濃度高的情況。例如在氣液兩相的鼓泡塔反應器中，氣體以氣泡的形式大量分散在液體中，此時可以將氣液兩相都視為連續介質，因為氣泡之間相互交錯，液體也充滿整個空間。曳力是相間動量傳遞的主要方式，模型通過曳力項來耦合各相的動量方程。常用的曳力模型有 Schiller - Naumann 模型等，其曳力系數會根據流體的相對速度、顆粒形狀等因素進行計算，用于描述氣體和液體在運動過程中相互阻礙、帶動的力。
廣泛應用于氣液兩相流動，如沸騰、噴霧干燥等過程。在噴霧干燥中，液滴在熱氣流中蒸發干燥，此時氣液兩相的相互作用對干燥效果和產品粒徑分布有重要影響，歐拉 - 歐拉模型可以模擬氣液兩相的速度場、溫度場和濃度場，為優化噴霧干燥工藝提供依據。
流體（連續相）采用歐拉方法處理，通過在固定的空間網格上求解流體的連續性方程、動量方程和能量方程，得到流體的速度、壓力和溫度等宏觀場量。離散相（如顆粒、液滴）采用拉格朗日方法處理，以顆粒為計算單元，跟蹤每個顆粒的運動軌跡，計算顆粒的位置、速度、溫度等隨時間的變化。
離散相與連續相之間通過源項進行耦合?？梢跃_地獲取每個離散相粒子的運動信息，包括其在空間中的位置、速度、加速度等，這對于研究離散相的分布、碰撞和聚集等現象非常有利。可以詳細地分析單個液滴在氣體渦流中的軌跡變化，以及液滴之間可能發生的碰撞破碎情況。
適用于離散相濃度較低的情況，如稀相氣固流動。在粉塵輸送管道中，粉塵顆粒在氣體中以較低濃度分散流動，此時使用歐拉-拉格朗日模型可以準確地模擬粉塵顆粒的運動軌跡，研究粉塵的擴散、沉降等問題，為管道設計和粉塵收集處理提供技術支持。
積鼎科技自研軟件VirtualFlow所包含的多相流模型。VirtualFlow支持求解界面流問題、混合流問題、顆粒流問題，多相流模型包括：Level-set模型、VOF模型、均相流模型、代數滑移模型、離散相模型（有密相顆粒求解能力）。

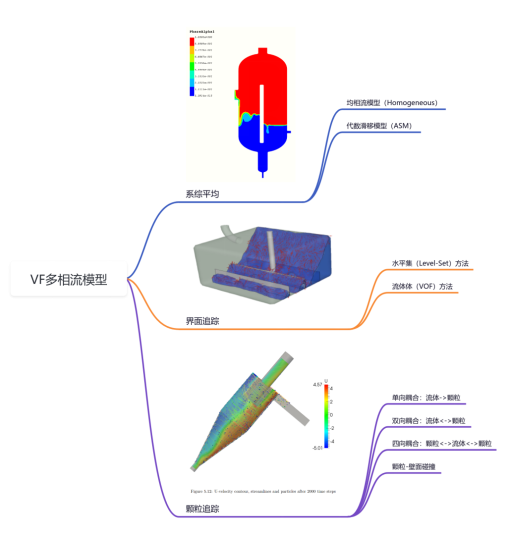

圖 1VirtualFlow中多相流模型類型
堆芯冷卻與流動：模擬核反應堆堆芯內的冷卻劑流動和傳熱過程，分析燃料元件表面的溫度分布、冷卻劑的流動速度和壓力損失等，為堆芯的設計和優化提供依據，對于事故工況，需要考慮多相流模型的應用。
燃料元件性能評估：研究燃料元件在不同運行條件下的熱工性能，如燃料溫度、包殼溫度、冷卻劑溫度和流量等，預測燃料元件的燒毀率和壽命，為燃料元件的設計和改進提供指導。
蒸汽發生器設計：模擬蒸汽發生器內的汽水兩相流動和傳熱過程，優化蒸汽發生器的結構和參數，提高其傳熱效率和運行穩定性。例如，通過模擬蒸汽發生器內的汽水分離過程，改進汽水分離裝置的設計，減少蒸汽中的水滴攜帶，提高蒸汽品質。
單通道熱工水力分析：對核反應堆單通道內的冷卻劑流動和傳熱進行模擬，分析通道內的溫度分布、壓力降和熱傳遞特性，評估通道的熱工性能和安全性。
多通道熱工水力分析：考慮核反應堆內多個并行通道之間的相互影響，如流量分配、溫度耦合等，研究多通道熱工水力現象，為核反應堆的熱工設計和運行提供更準確的預測。

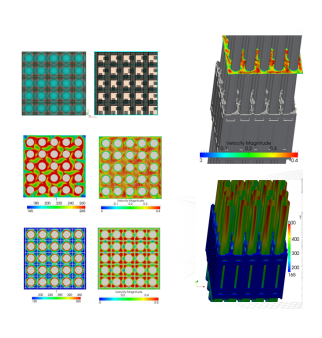

圖 2 棒束通道流動換熱
熱分層現象研究：在核反應堆的某些管道和設備中，由于冷熱流體的混合，可能會產生熱分層現象。多相流模型可用于模擬熱分層現象，分析其對管道應力、設備性能和安全的影響，為防止熱分層引起的熱疲勞和設備失效提供技術支持。

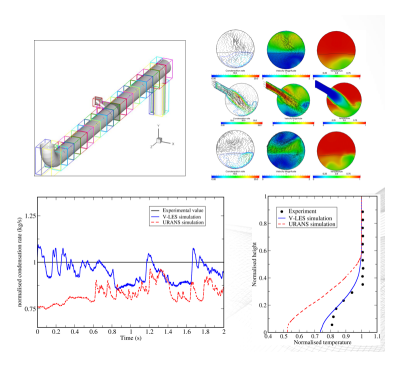

圖 3 管道熱分層模擬
失水事故（LOCA）模擬：失水事故是核反應堆的一種嚴重事故工況，多相流模型可用于模擬失水事故過程中的冷卻劑流失、燃料元件暴露、蒸汽生成和壓力變化等現象，預測事故的發展趨勢和后果，為制定事故應急預案和安全措施提供依據。
圖 4 壓熱沖擊（PTS）分析
蒸汽發生器管束破裂事故分析：模擬蒸汽發生器管束破裂后的汽水兩相流動和傳熱過程，評估事故對核反應堆安全的影響，研究事故緩解措施和修復方案。
嚴重事故模擬：對于核反應堆的嚴重事故，如堆芯熔化、燃料元件熔融等，多相流模型可以結合其他物理模型，如熔融燃料的流動和傳熱、與冷卻劑的相互作用等，進行綜合模擬，為嚴重事故的研究和應對提供技術支持。
管道破裂事故模擬：模擬核反應堆系統中管道破裂后的多相流流動和壓力變化，分析管道內的流體噴射、相間作用和對周圍設備的影響，為管道破裂事故的預防和處理提供參考。
圖 5 蒸汽噴射模擬
泄漏事故模擬：研究核反應堆系統中不同部位的泄漏事故，如閥門泄漏、泵密封泄漏等，模擬泄漏流體的流動和擴散，評估泄漏事故對環境和人員的危害，為泄漏事故的檢測和修復提供技術支持。
模型改進與開發：研究人員不斷對現有的多相流模型進行改進和完善，以提高其對核電領域復雜多相流現象的模擬精度和適用性。例如，對不同壁面沸騰模型進行研究，針對特定場景獲取精確的多相流相變模型。
數值方法與算法優化：為提高多相流模型的計算效率和穩定性，發展了一系列先進的數值方法和算法，如高精度差分格式、自適應網格技術、并行計算技術等。這些方法和算法能夠更好地處理多相流模型中的復雜方程組和大規模計算問題，加快模擬過程，提高模擬結果的可靠性和準確性。
實驗驗證與數據支持：實驗研究在多相流模型的發展和應用中起著重要的驗證和支持作用。通過開展各種多相流實驗，如核反應堆熱工水力實驗、多相流流動特性實驗、事故工況模擬實驗等，獲取了大量的實驗數據，用于驗證和校準多相流模型，為模型的改進和完善提供依據。
多物理場耦合模擬：在核電領域，多相流現象往往與其他物理場相互耦合，如中子學場、結構力學場、電磁場等。因此，開展多物理場耦合模擬成為當前的研究熱點之一。通過建立多物理場耦合模型，能夠更全面、準確地模擬核反應堆內的復雜物理過程，為核電站的設計、運行和安全分析提供更有力的支持。
模型精度與可靠性提升：隨著對核電安全要求的不斷提高，多相流模型需要進一步提高模擬精度和可靠性，更準確地描述多相流現象中的各種物理過程和相互作用機制。這需要在模型的理論基礎、實驗驗證和數值計算等方面進行更深入的研究和改進。
多物理場耦合模擬的深化：未來，多物理場耦合模擬將在核電領域發揮越來越重要的作用。如何更有效地實現多物理場之間的耦合，提高耦合模擬的效率和精度，是需要解決的關鍵問題之一。同時，還需要加強對多物理場耦合現象的理解和認識，建立更完善的多物理場耦合模型和方法。
高參數、復雜幾何條件下的模擬：隨著核反應堆技術的不斷發展，如高溫氣冷堆、快中子反應堆等新型堆型的研發，多相流模型需要能夠適應高參數、復雜幾何條件下的模擬需求。這要求模型在處理高溫、高壓、高流速等極端條件以及復雜的流道幾何形狀時，具有更高的準確性和穩定性。

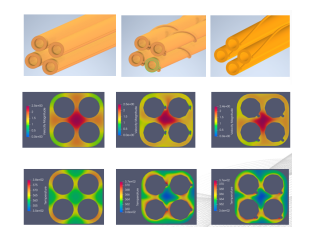

圖 6 超臨界工質流動換熱模擬
人工智能的應用：人工智能和機器學習技術在近年來取得了快速發展，在多相流模擬領域也展現出廣闊的應用前景。例如，利用機器學習算法對多相流模型進行優化和參數調整，提高模型的預測能力；通過數據挖掘技術分析多相流模擬數據，發現隱藏的物理規律和特征等；神經網絡生成代理模型，加快復雜裝備優化迭代速度。

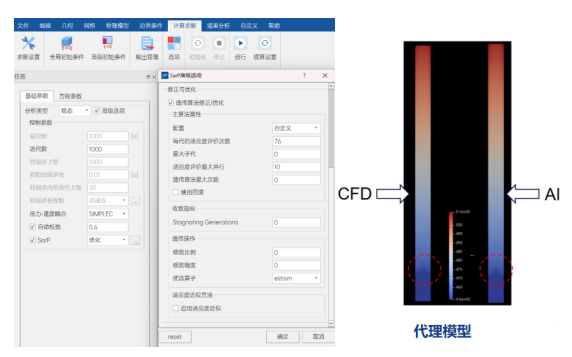

圖 7 VirtualFlow中人工智能的應用
多相流模型在核電領域的應用廣泛而深入，涵蓋了核反應堆設計與優化、熱工水力分析、安全分析與評估、事故模擬與研究等多個方面，為核電站的安全、高效運行提供了有力的技術支持。隨著研究的不斷深入和技術的不斷發展，多相流模型在核電領域的應用前景將更加廣闊。
